安徽铜陵录波仪十、趋势图录波仪在 存储器上建有趋势图文件，可以以1点/秒的频率连续记录历史曲线，并随时写入该文件。趋势图可记录不多于8个模拟量，以及16路开关量。记录时间总长为1小时、2小时、6小时、12小时、1天、2天、3天可选。此画面支持的操作：F3：趋势图设置运行中，用户可以启动趋势图的记录（主菜单/设置/趋势图管理/运行趋势图），也可以停止之前启动的趋势图（主菜单/设置/趋势图管理/停止趋势图）。状态条显示了趋势图的运行状态。趋势图数据包含 时钟信息，如果记录过程中曾被停止或关机，则显示的趋势曲线会有中断。录波仪在出厂时，趋势图的记录被设定为停止。10.1.设置趋势图的设置由（主菜单/设置/趋势图管理/趋势图设置）进入，在这个对话框中可以选择要记录的模拟量。如果当前趋势图已经记录有数据，而用户改变了模拟量的选择，则必须重建趋势图文件；此时，录波仪会提示用户，在删除或保存数据为文件之间作出选择。将趋势图数据保 存为一个记录文件，记录类型为，文件扩展名为“TRD”。10.2.实时显示按“菜单”键，选择弹出菜单的“实时显示/趋势图”。如果趋势图正在运行，则画面会实时刷新。画面横向为时间轴，可选的显示画面时间轴长度为：1小时、2小时、6小时、12小时、1天、2天、3天，并且不超过记录时间总长；时间轴右端显示为0，从右向左，依次显示距离右端的时间。在趋势图运行时，时间轴右端是当前时刻；在停止时，因为画面不再刷新，所以时间轴右端是停止的时刻。画面纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。开关量从下向上依次排列，坐标系右侧的“标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。开关量状态的正确显示依赖于“外接逻辑”的正确设置，请参见“设置/开关通道”。按“Tab”键，切换画面操作组，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。画面设置：此对话框的设置与趋势图设置不同，请注意区分。此处是从趋势图记录的模拟量、开关量中选择需要在画面中显示的，对趋势图的数据记录没有影响。10.3.趋势图记录文件在打开的记录列表对话框中，选定要打开的趋势图记录，按“↙“键，进入分析画面。分析画面与停止记录时的趋势图实时显示画面类似，即数据、时间轴不刷新，而且状态条的功能路径部分显示当前打开的文件名。

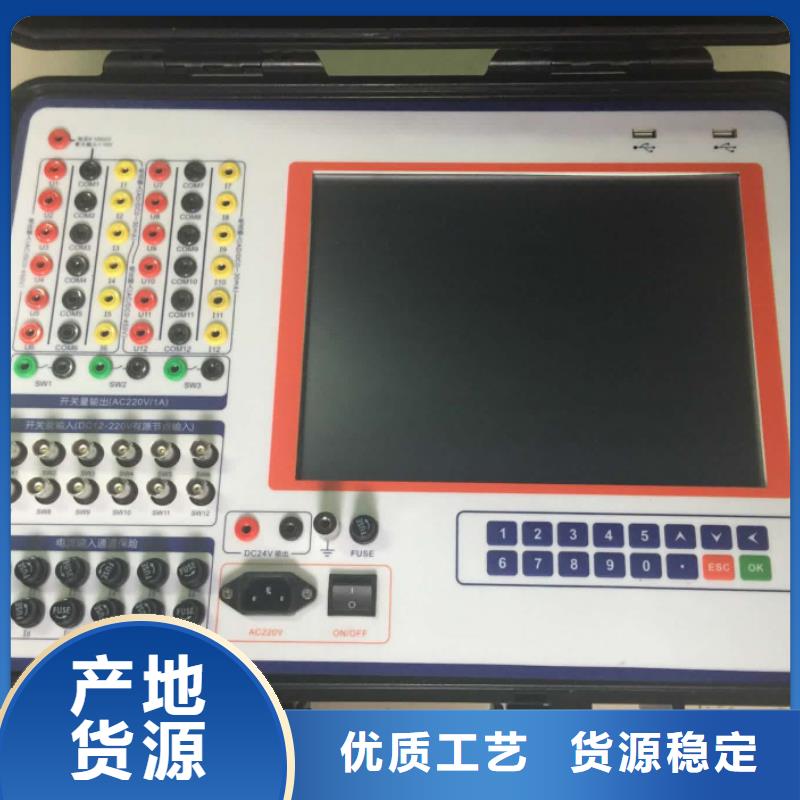

安徽铜陵录波仪感谢你选择了TH-608CDM便携式故障录波器，多功能数据监录仪。在装置安装、安徽铜陵同城使用前，请首先仔细阅读本用户手册，并留用随时查阅。 版本用户手册版本号：V1.0.0 手册内容有可能因技术升级或修正错漏而变更，恕不另行通知。 若认为本手册部分内容阐述不清，希望您能致电给我们，在此先行表示感谢。没有本公司书面同意，本手册的全部或部分内容不得抄袭、安徽铜陵同城改编、安徽铜陵同城或以任何形式的出版、安徽铜陵同城传播。质量保证 青岛天正华意电气设备有限公司保证所制造的新品仪器均经过严格的质量确认，并保证完全符合本手册所给出的规范和特性，同时保证在出厂一年内，如有发现产品的制造瑕疵或器件故障，本公司负责免费给予修复。
