电能质量分析仪交流标准源的输出设置在主菜单界面，按 键后进入交流源输出界面。初始状态栏：100V档、5A挡、输出关闭（没有输出）、谐波关闭（无谐波输出）、接线Y型（三相四线）、闭环开启、U试验点。一般地，交流源的输出主要有3步：设置合适的档位、设置正确的接线方式、设置要输出的幅值。 步：设置合适的档位设置档位包括设置电压档位和设置电流档位，分别对应按键 和 。和 均为循环按键，每按键一次将自动轮切到下一档位状态。第二步：设置正确的接线方式接线方式主要指“Y型（三相四线）”和“V型（三相三线）”。设置接线方式的对应按键为 ，此键为循环按键。第三步：设置要输出的幅值此步根据需求设定交流源，包括输出的幅值、相位、频率以及是否含谐波等。设置输出的具体方法有试验点输出、常规按键输出、旋钮输出、批量编辑输出四种。5.6.2. 试验点输出方法：试验点输出指通过面板试验点键达到标准源一键输出的效果。此法快捷简便，对于常规试验点的输出非常有效。对于电压、电流，装置以档位百分比的形式给出了丰富的常用试验点；对于相位则给出了一、四象限的常用试验点。实例操作：假设当前已经选择了Y型（三相四线）、100V/5A档位。现需进行U＝100V,I＝4A，φ＝60°情况下的有功测试。步，假设当前快捷键是“U试验点”，如果不是，按 切换到“U试验点”，再按快捷键“”将三相电压设置到“100V档” ＊ ，即100.000V。第二步，按 切换到“I试验点”，再按快捷键“80％”将三相电流设置到“5A档”＊ 80％，既4.0000A。第三步，按 切换到“PF试验点”，再按快捷键“/0.5L”将电压电流相角设置成60°。注意： 使用此法的前提是已经设置好了相应的档位状态。此法设置均针对所有相进行，不能单相控制。

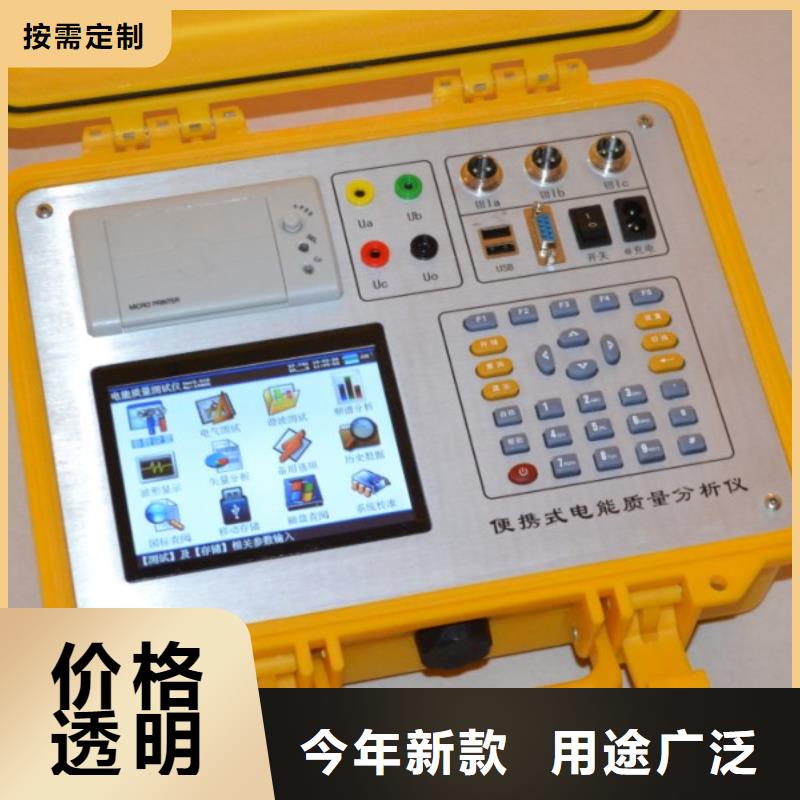

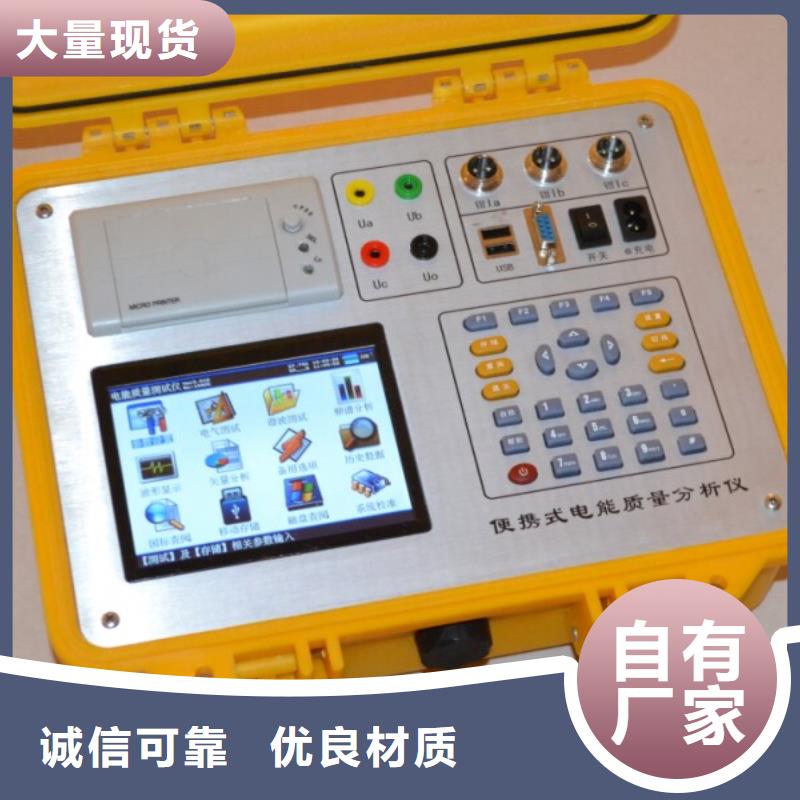

电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

电能质量分析仪 本设备与其它设备通讯，或对本设备测试和使用时，应确保所有设备接地良好。正确连接与断开。在导线连接到被测量仪器之前，请先将导线连接被测仪器；在导线与本系列装置断开之前，请先将导线和本系列装置断开。将产品接地。为避免电击，本产品通过电源线的接地导体接地，接地导体必须与地相连在连接本产品的输入或输出端前，请务必将本产品正确接地。正确连接输出端的地。源的输出端地线与地电势相同请勿将地线连接到高电压上。查看所有终端额定值。为避免起火或过大电流的冲击，请查看产品上所有的额定值和标记说明。请在连接产品前查阅产品手册以了解额定值的详细信息。请勿开盖操作。本机为精密仪器，外盖或面板打开时请勿运行本产品，避免电路外露。电源接通后请勿接触外露的接头和元件。怀疑产品出现故障时，请勿进行操作。如果您怀疑此产品已被损坏，可与我公司售后人员联系。保持适当的通风。 请勿在潮湿环境下操作。请勿在易燃易爆的环境下操作。请保持产品表面的清洁和干燥。未经本公司同意，请勿拆开本系列装置，也不得撕开“维修标识”，否则不予保修。发机用的包装铝箱，纸箱，珍珠棉等请用户妥善保存，以备后用。1.2 术语和符号本手册中的术语。以下术语可能出现在本手册中：警告： 警告性声明指出可能会危害生命的条件和行为。注 注意性声明指出可能导致此产品和其他财产损坏的条件和行为。
